2.5.- Pasadores.
pasadores mecanicos (Recuperado de https://youtu.be/gtUShXykWTQ)
Son vástagos de acero de forma cilíndrica o cónica, cuyos extremos están abombados o mecanizados en forma de chaflán para facilitar su introducción en un orificio común a dos o más piezas, provocando su inmovilización (pasador de sujeción), o asegurando la posición relativa entre las piezas (pasador de posición). También se puede utilizar como elemento de guía o articulación.

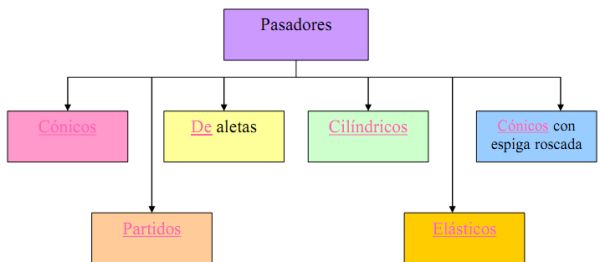

Existen diferentes tipos de pasadores, cada uno de ellos con unas aplicaciones determinadas: pasadores estriados, pasadores con cabeza, pasadores abiertos o de aletas; a su vez, pueden disponer una espiga roscada en el extremo del vástago, para, con la ayuda de una tuerca, facilitar o evitar su extracción, según los casos.

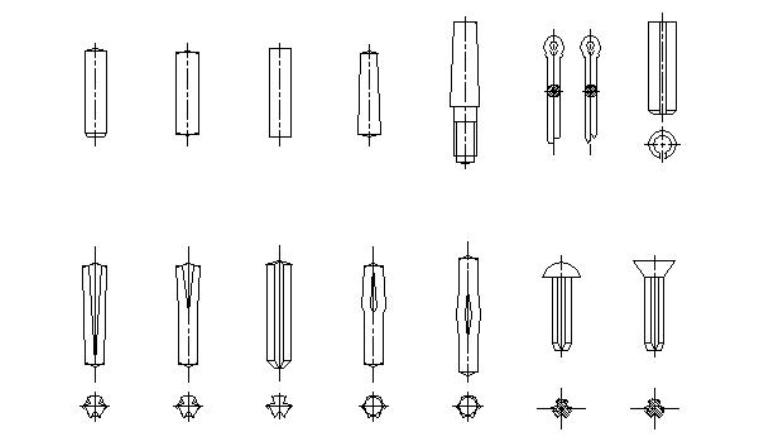

Fig. 2.5.0 Diversos tipos de pasadores
Los pasadores pueden absorber esfuerzos cortantes, sin embargo, no pueden trabajar a tracción.
2.5.1.- Designación.
La designación de un pasador incluye los siguientes datos: tipo de pasador, diámetro nominal, longitud y norma que lo define; por ejemplo: Pasador cilíndrico Ø12x80 DIN7.
En los pasadores cónicos, el diámetro nominal es el correspondiente a la sección transversal más pequeña.
2.5.2.- Pasadores cilíndricos.
APLICACION: se emplea como elemento de fijación y de posicionamiento entre dos o más piezas. La fijación de estos pasadores se realiza mediante un ajuste con apriete sobre una de las piezas y con juego sobre la otra.
DESIGNACION: Pasador cilíndrico Ø10m6 x 60 DIN7.

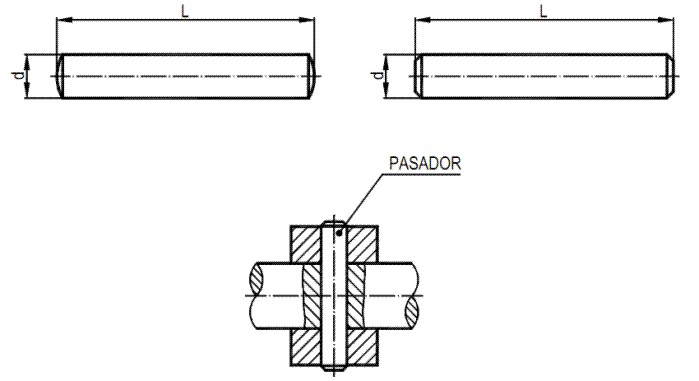

Fig. 2.5.1
2.5.3.- Pasadores cónicos.
APLICACION: se emplea para asegurar la posición relativa de elementos mecánicos que se montan y desmontan con relativa frecuencia, puesto que la forma cónica del vástago facilita el centrado de las piezas. Tiene una conicidad de 1:50. El alojamiento cónico del pasador se debe mecanizar una vez ensambladas las piezas.
DESIGNACION: Pasador cónico Ø10 x 60 DIN1

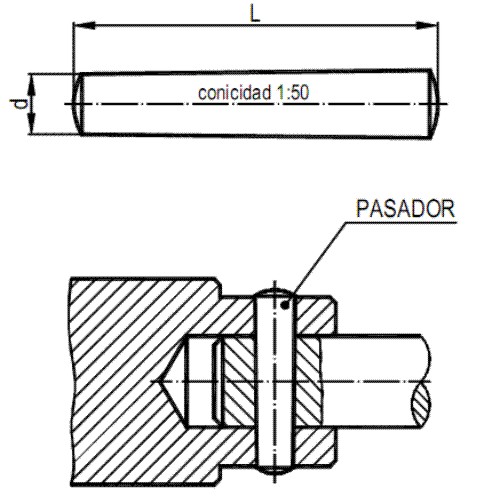

Fig. 2.5.2
2.5.4.- Pasador cónico con espiga roscada.
APLICACION: se utiliza allí donde la extracción de un pasador cónico normal resultaría complicada. Tiene una conicidad de 1:50. Al apretar la tuerca auxiliar, el pasador se extrae con facilidad.
DESIGNACION: Pasador cónico con espiga roscada Ø10 x 80 DIN7977

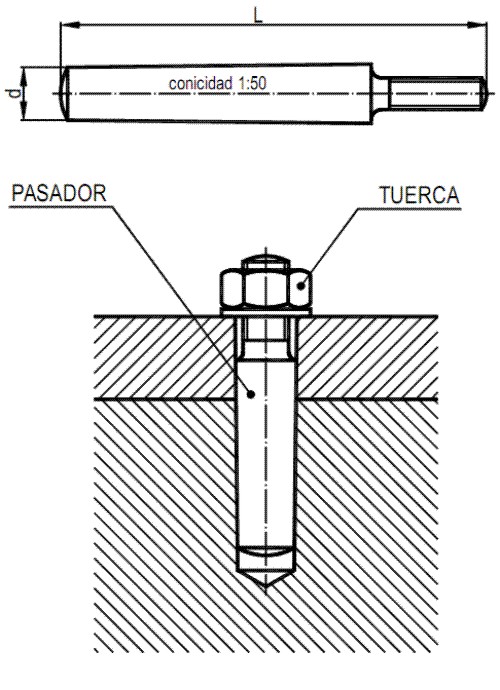

Fig. 2.5.3
2.5.5.- Pasador ajustado con cabeza.
APLICACION: es un elemento de unión empleado en articulaciones que tienen habitualmente juego en el cojinete. Se asegura por medio de arandelas y pasadores de aletas o bien va provisto de extremo roscado.

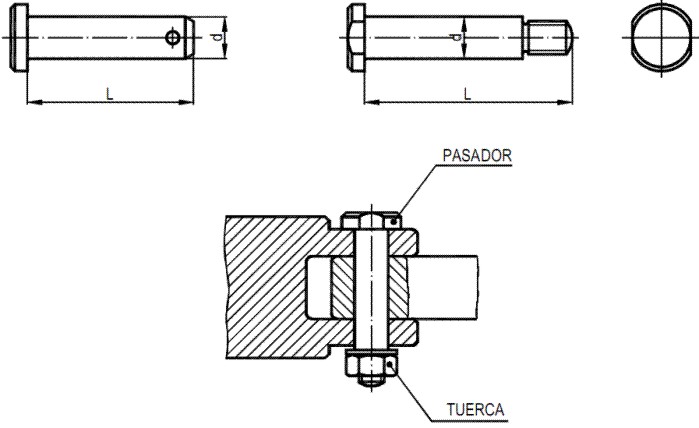

DESIGNACION: Pasador ajustado con cabeza Ø20h11 x 40 DIN1438
Fig. 2.5.4
